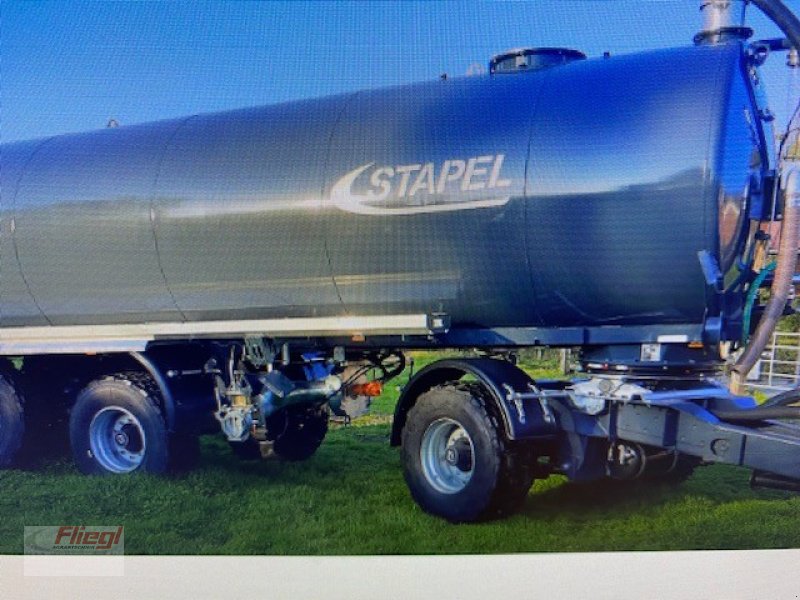

VAW 26000Liter

VAW 26.000 lt.
Tankwagen
V-Deichsel Kontruktion
Rahmen für Vorderachswagen lackiert in RAL 7016 anthrazitgrau

ADR Starrachse
VK150 RB420x180
SP 2150 FM ohne GM422
10 Loch

Federstütze verschweißt
Luftfederung an der Achse

Kotflügel für Einachsfahrzeug
rund PE schwarz mit Schmutzfänger und Warntafeln

Komplett Rad 445/65R22,5 Aeolus AE77

Blockprofil
169F ET0 silber 10 Loch
Felge 14.00×22.5 Athlete
Straßenbereifung Hochdruck
komplett Rad

Schweißbaugruppe
Grundplatte für Lenkkranz Verbindung Feuerverzinkt
Zg.-Nr.: 2000-00210-100

Zug 80 mm-Kugel 4/3 to Stützlast
mit Lochbild 145×145
Wenn nicht anders angegeben Kugelhöhe Standard: 600mm

Stützfuß hydraulisch 5 Tonnen einfachwirkend mit Absperrhahn
direkt vom Schlepper
“ Stützfuss muss nach Abkuppeln immer etwas entlastet werden „

Transportauflieger
Vakuum Behälter mit Rahmen Druchmesser 2,1 m
Länge von Naht zu Naht 7,20 m
Netto- Inhalt ca. 26.000 Liter
Wandstärke 6 mm
3 Stk Schwallwände
Vorne Aufnahme für Drehkrenz VAW ohne Überlaufkranz, ohne Leiter zum Aufstieg,

Halter Saugarm 8″
vorne rechts als Rundflansch

Behälter aussen lackiert in und EP-Beschichtung
Ausführung: umweltschonend mit Lösemittelreduzierten Material
RAL 7016 Anthrazitgrau

Schweißbaugruppe am Behälter
Stutzen Mannloch 600

Mannlochdeckel 600
mit Dichtung für Mannloch 600
Schlauchwannen Alu rechts und links am Fahrzeug montiert,
oben offen mit Expanderseil als Sicherung für Saugschlauch
Halbschalen vor und hinter den Rädern.

Schweißbaugruppe am Behälter
Halter Schlauchwanne

Messing-Sicherheitsventil
mit Schlauchanschluß und rostfreier Stahlfeder 1 1/2″ 0,5-1bar einstellbar

Vaccumkompressor
KD-12000 540 UMD Kompressor

Walterscheid Weitwinkelgelenkwelle
WWE 2380-1010
Steigrohr an der Fahrzeugfront
D = Ø120mm
L = bis 2000mm am Behälter angepasst mit 1 1/4″ Kugelhahn zum Spülen im unteren Bogen
und Reinigungsdeckel oben
Schieber unten am Steigrohr benötigt zusätzliche Leistung

Saugdom 290mm Fabr. Stapel
oben auf dem Faß
verzinkt mit Schwimmerball + Dichtung
zur Abschaltung;
Anschluss 100mm

Vorbehälter ca 20 Liter
feuerverzinkt mit Selbstentleerung; Anschluss Pumpe 75mm / Saugdom 100mm manuellen Ablasshahn;
Manometer zur Anzeige von Über- bzw. Unterdruck; 1 1/4 Zoll Kugelhahn zur Restentleerung,
Vorne Anschluss 6 Zoll für Belüftungsschieber
Schieber MZ075 150mm hydraulisch zur Be-und Entlüftung des Tankes vorne am Vorbehälter
Überlaufschlauch 110mm am Belüftungsschieber

4″ Drehdurchführung für Drehschemelfahrzeuge
Die Rohrleitung geht durch den Behälter um den Kompressor mit dem Vorbehälter zu verbinden

Schalldämpfer feuerverzinkt liegend Anschluss zum Komprssor 75mm am Vorderwagen mit integriertem Ölabscheider und manueller Entleerung über einen 1 1/4 Zoll Kugelhahn

Stutzen vorne unterm Faß 200mm als Vorrüstung für Ansaugstutzen;

ProFill Turbobefüller 8 Zoll
Sauganschluß 8 Zoll; Ausgang 8 Zoll verzinktes Gehäuse mit Wartungsklappe 6 Zoll;
Anschluß für Entleerungskugelhahn 1 1/4 Zoll
inkl. Ölmotor
inkl. Kugelhahn 1 1/4 Zoll
Drehrichtung im Uhrzeigersinn

ProKit Zwischenlagerung
optionale Zwischenlagerung für
Ölmotor/Rotor um das Medium und das Hydrauliköl bei Druckbetrieb zwingend zu tennen
zylindrische Welle D=32 mm und Hohlwelle

Linke und rechte Ansaugung ProFill
Y-Stück 200mm mit Wartungsflansch
hier mit Abgang 8 Zoll vorbereitet Saugarm
Ansaugstutzen vorne links 200mm reduziert auf Flanschschieber MZ074 150mm manuell
mit Schnellkuppler 150 mm;

Montagebaugruppe
Hebelganitur Schwer 6″ MZ Art. 70-75 Zg.-Nr.: 2000-00342-150

Ansaugstutzen MZ0075 150 mm hinten mit manuellem Flanschschieber mit Schnellkuppler 150 mm an einem Drehkranz 150mm zum links/rechts Schwenken mit Möglichkeit der Arretierung
Montagebaugruppe
Hebelganitur Schwer 6″ MZ Art. 70-75
Zg.-Nr.: 2000-00342-150

ADR Achse Achspaar
Vierkant 150 mm mit Bremse 420 x 180 erste Achse starr
zweite Achse Einzylinderlenkachse NL max 60/80 Km/h;

Der Geradeauslauf wird bei dieser neuen Lenkachse,
über die Spur (Voreilung) und Sturz sicher gestellt.
Sowie über den Hydraulisch sperrbaren Lenkzylinder mit
integrierter Dämpfungsfunktion.

Federstütze verschweißt
Luftfederung an der Achse

Komplett Rad 445/65R22,5 Aeolus AE77 Blockprofil
169F ET0 silber 10 Loch
Felge 14.00×22.5 Athlete Straßenbereifung Hochdruck
komplett Rad

Zweileitungsbremsanlage für 3 achsigen Anhänger luftgefedert, Membranbremszylinder, ALB (lastabhängige Bremse) geregelt

Unterfahrschutz mit innenliegender 3-Kammer Beleuchtung 12V
verzinkt komplett montiert

Schweißbaugruppe am Behälter Aufnahme Unterfahrschutz

Zusätzliche LED 3 Kammerrückleuchten oben links + rechts am Fahrzeug

Schweißbaugruppe am Behälter Aufnahme Dreikammerrückleuchte + Arbeitsscheinwerfer

Seitenmakierungsleuchten links und rechts am Fahrzeug
Seitlich gelb, nach vorne Weiß

Positionsleuchten LED hinten links/rechts

nach vorne weiß
zur Seite gelb
nach hinten rot
Unterlegkeile nach StVo

Betriebsunterlagen inkl.
TüV-Vorstellung u. Abnahmegebühren 40 km/h und 33 t.o
3 to Stützlast

Truck-Stutzen hinten oben 250mm zum Leersaugen
inkl.hydraulischen Plattenschieber 200 und Ansaugtülle 200mm

Schweißbaugruppe am Behälter Aufnahme Truckstutzen

Preis: 76.900,00 €

Zwischenverkauf vorbehalten! Angaben ohne Gewähr!
